焊接电路板

现在你进入到了一个关键步骤：焊接电路板。焊接电路板需要用到加热台、焊锡膏、电烙铁和焊锡丝。如果你没有这些工具，可以到淘宝购买。焊接电路板需要一定的技巧，如果你没有经验，可以参考B站上视频教程。

提示

实在不会的，可以找我购买成品电路板。

请到闲鱼上搜索用户： 小鱼智能DIY

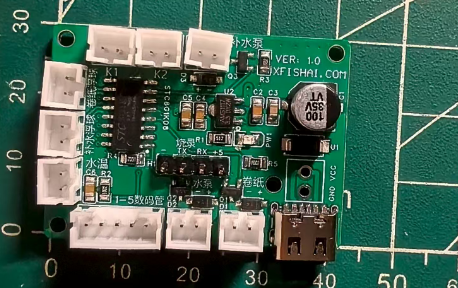

焊接完成后的电路板如图：

电路板

焊接工具

下面是一些推荐的焊接工具，如果你还没有，可以购买。

  • PTC恒温加热台，用于焊接贴片元件

鹿仙子300W PTC加热台 https://detail.tmall.com/item.htm?abbucket=6&id=652021450934

  • 焊锡膏，用于焊接贴片元件

鹿仙子低温无铅焊锡膏 https://detail.tmall.com/item.htm?abbucket=2&id=647886301766

  • 电烙铁，用于焊接插件元件

鹿仙子100W电烙铁 https://detail.tmall.com/item.htm?abbucket=2&id=651368453039

  • 焊锡丝，用于焊接插件元件

[鹿仙子无铅焊锡丝0.6]https://detail.tmall.com/item.htm?id=641862010771

  • 镊子，辅助焊接

[鹿仙子防静电镊子]https://detail.tmall.com/item.htm?abbucket=2&id=677274367059

购买元器件

电路板上需要焊接元器件后，才能形成一个完成的主板，因此请购买下面的元件。你可以按推荐的淘宝链接购买，也可以自行选择购买地址。

以下元器件，预计费用50元左右。点击链接到淘宝上购买！

注意

购买元器件时，请选择正确的产品参数。

  1. TYPEC-6P母座 （实际用1个）
  1. 肖特基二极管SS54 （实际用1个）
  1. 贴片电解电容 100uF 25V （实际用1个）
  1. 贴片电容 10uF和100nF两种 （实际用5个）
  1. 贴片电阻 10K和5.1K两种 （实际用4个）
  1. NMOS场效应管 AO3400 （实际用3个）
  1. 二极管 1N4148 （实际用3个）
  1. 2.54间距排针 （实际用1个）
  1. 单片机STC8G1K08 SOP16 （实际用1个, 36I，38I都行）
  1. 降压模块AMS1117S-3.3 （实际用1个）
  1. 发光二极管 （实际用1个）
  1. PH2.0-2P插座 （实际用8个）
  1. PH2.0-5P插座 （实际用1个）

焊接

元器件分贴片和插件两种，贴片元件趴在在PCB上用加热台焊接；插件元件都是带腿的，要用电烙铁焊接。

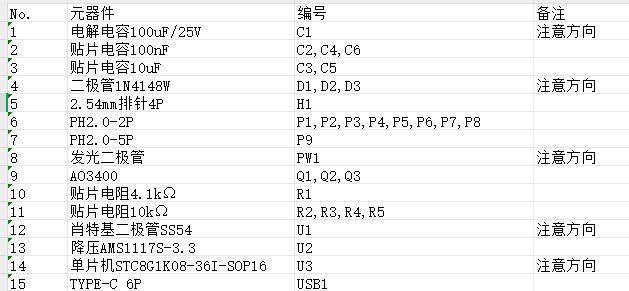

PCB上有编号，元器件和编号对应说明： PCB元件编号

贴片电阻4.1k写错了，应该是5.1k。

贴片焊接

先把PCB上的贴片焊点涂上焊锡膏，再放上元器件，用加热台加热焊接。

不会的，请到B站看相关教程：https://www.bilibili.com/video/BV1QP4y1S7f9

注意

单片机和TypeC焊接时，引脚之间不要有焊锡，否则会短路。

插件焊接

插件有：PH2.0-2P和5P插座，排针。 请使用电烙铁焊接。

不会的，请到B站看相关教程：https://www.bilibili.com/video/BV1YQJLzaEVL/

简单测验

焊接好后，可以用手机充电器（Typec接口）通电测试一下，看看是否点亮指示灯。
